管式螺旋输送机卡料、轴体磨损？关键运行环节（叶片设计 / 转速调节）避坑与维护技巧

2025-09-20 15:34:14

次

管式螺旋输送机卡料、轴体磨损？关键运行环节（叶片设计 / 转速调节）避坑与维护技巧

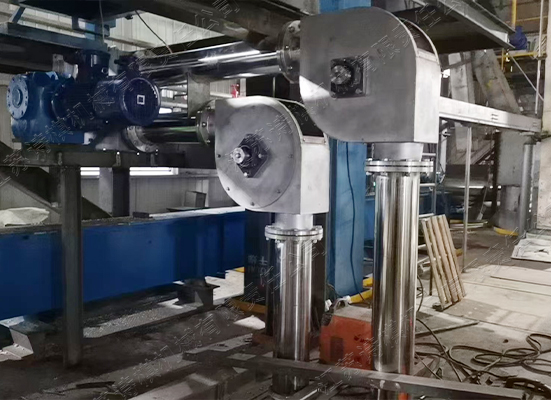

一、卡料与轴体磨损的核心诱因：从设计到运行的全链条解析

卡料与轴体磨损并非单一环节问题，而是 “叶片设计不合理、转速与物料错配、运行负荷失衡、维护缺失” 共同作用的结果，需先明确诱因才能精准破局。

（一）卡料：物料滞留与输送阻力的恶性循环

卡料多始于 “物料在管内局部堆积”，进而引发输送阻力骤增，形成 “堆积 - 阻力增大 - 叶片卡滞 - 彻底堵料” 的闭环。核心诱因包括：叶片与物料适配性差（如用全叶片输送大颗粒物料导致颗粒卡入叶片与管壁间隙）；进料量波动超标（瞬时进料量超过设计值的 120%，叶片无法及时输送）；螺距设计单一（膏体物料用等螺距叶片，进料端堆积后无法推进）；倾角过大且无防倒流装置（倾斜输送时物料下滑堆积在中后部）。此外，物料特性突变（如粉体含水率突然升高结块、颗粒中混入超粒径杂质）也会触发突发性卡料。

（二）轴体磨损：受力不均与摩擦加剧的双重侵蚀

轴体磨损集中在螺旋轴与轴承连接部位、叶片焊接处，根源在于 “受力失衡” 与 “摩擦过载”。当叶片与管壁间隙过小（＜5mm），物料中的硬质颗粒会加剧轴体旋转时的摩擦；叶片设计不对称（如焊接偏移导致重心偏移），会使轴体承受附加径向力，长期运行导致轴体弯曲磨损；轴承润滑失效或密封损坏，会使粉尘、颗粒侵入轴承内部，造成轴颈磨损；此外，长期过载运行（负载超过额定值的 110%）会使轴体承受的扭矩持续超标，导致轴体疲劳磨损，严重时引发断裂。

二、叶片设计优化：从根源规避卡料与磨损风险

叶片是直接作用于物料的核心部件，其结构、尺寸、材质的精准设计，是避免卡料与轴体磨损的第1道防线。

（一）叶片类型与物料的精准适配：拒绝 “一刀切” 设计

不同物料需匹配专属叶片类型，避免因结构错配导致的运行问题。

粉体物料防卡料叶片设计：优先选用 “全叶片 + 渐变螺距” 组合，进料端螺距比出料端大 10%-15%（如进料端螺距 200mm，出料端 180mm），利用螺距渐变形成轻微挤压力，推动粉体连续输送，减少堆积。对易搭桥的超细粉体（如纳米碳酸钙），需在进料口叶片处增设 “锯齿状搅拌齿”，齿高 5-8mm，随叶片旋转打破物料搭桥，从源头避免进料口卡料。叶片与管壁间隙控制在 8-10mm，既防止积料，又避免摩擦磨损。

颗粒物料抗磨损叶片设计：根据颗粒硬度选择叶片结构与材质 —— 输送硬度低的塑料颗粒，采用 “带式叶片”（叶片间距 50-80mm），预留颗粒通过空间，减少卡料；输送高硬度矿石颗粒，必须选用 “加厚桨叶式叶片”，叶片厚度 10-15mm（比普通叶片厚 50%），材质选用 NM500 耐磨钢，焊接处采用双焊缝加固并做探伤检测，防止冲击下开裂。叶片边缘需做圆角处理（半径 3-5mm），避免棱角刮伤管壁，间接减少轴体因振动产生的磨损。

膏体物料防粘卡叶片设计：强制采用 “变螺距空心叶片”，进料端螺距取管径的 1.5 倍，出料端缩至 0.6 倍，利用螺距差产生的推力推送膏体，避免残留；叶片内部通 50-80℃热水或蒸汽（根据膏体软化温度调整），降低粘度以减少附着。叶片表面必须做 PTFE 防粘涂层（厚度 50-80μm），表面粗糙度 Ra≤0.8μm，同时在叶片根部增设 “刮板筋”（高度 3mm），旋转时刮除管壁残留膏体，从根本上解决膏体卡料问题。

（二）叶片安装与平衡校准：避免轴体受力不均

叶片安装偏差是导致轴体受力失衡、加剧磨损的关键，需严格控制安装精度。

叶片焊接时必须保障 “同心度” 与 “角度一致性”：以螺旋轴中心线为基准，用激光对中仪校准每个叶片的安装位置，径向偏差≤2mm，角度偏差≤1°；多个叶片焊接完成后，需进行 “动平衡测试”—— 将螺旋轴置于平衡机上，转速升至设计转速的 70%，若振幅超过 0.15mm，需通过磨削叶片边缘（去除重量不超过 5g）调整平衡，直至振幅≤0.1mm。不平衡的叶片旋转时会产生径向离心力，导致轴体持续振动，轴承与轴颈磨损速度会增加 2-3 倍。

对于长距离输送机（长度＞10m），需采用 “分段叶片 + 中间支撑” 设计：每 3-4m 设置一段独立叶片，段间通过法兰连接，同时在轴体中部增设 “浮动轴承”，支撑轴体重量，减少轴体因自重与物料重量产生的弯曲变形，避免叶片与管壁局部摩擦加剧轴体磨损。
